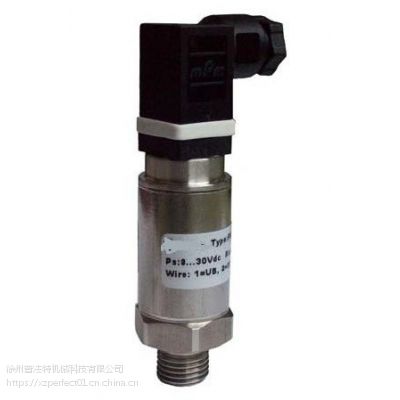

扩散硅式压力变送器

                                 P50系列

原理结构

紧凑型扩散硅式压力变送器，OEM客户选择。

特点

宽广使用温区，结构紧凑，适用较恶劣环境，高可靠性。

量程广（0…350bar），可用于测量表压，绝压。

适用于机械设备，液压气动装置，机车，压力控制

技术参数

精度等级：<0.5%FS

温度影响：TK<±0.5%FS/K

线性度：  ±0.5%FS

稳定性：  优于每年0.25%

工作电压：8…30VDC(输出4~20MA)

          8…30VDC(输出1~5v)

          5±0.5VDC(输出0.5~4.5V)

过载压力：3倍满量程

破坏压力：5倍满量程

工作温度：-40℃…+105℃

介质温度：-40℃…+105℃

工作温度：-40℃…+105℃

响应时间：<1ms

防护等级：IP65

反极性保护：有

焊接材料：304﹠316不锈钢

膜片材料：316L

重量：≤85克（M12×1.5  304不锈钢）

可选型号

P50-GB20M4N14C        P50-GB20M4N14Q        P50-GB20M4N14M   P50-GB20M4G14C        P50-GB20M4G14Q        P50-GB20M4G14M    P50-GB20M4M12C        P50-GB20M4M12Q        P50-GB20M4M12M    P50-GB20M4M20C        P50-GB20M4M20Q        P50-GB20M4M20M

P50-GB20V5N14C        P50-GB20V5N14Q        P50-GB20V5N14M   P50-GB20V5G14C        P50-GB20V5G14Q        P50-GB20V5G14M    P50-GB20V5M12C        P50-GB20V5M12Q        P50-GB20V5M12M    P50-GB20V5M20C        P50-GB20V5M20Q        P50-GB20V5M20M

P50-GB20V4.5N14C        P50-GB20V4.5N14Q        P50-GB20V4.5N14M   P50-GB20V4.5G14C        P50-GB20V4.5G14Q        P50-GB20V4.5G14M    P50-GB20V4.5M12C        P50-GB20V4.5M12Q        P50-GB20V4.5M12M    P50-GB20V4.5M20C        P50-GB20V4.5M20Q        P50-GB20V4.5M20M
